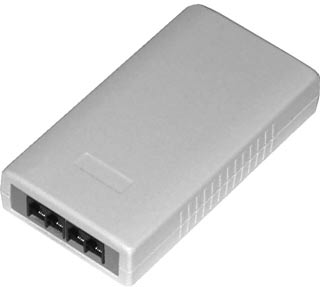

Адаптер аналоговых телефонных линий "АТЛ-4У". Устройство для записи телефонных разговоров.



Внимание! Адаптер АТЛ-4У снят с производства!
В качестве замены используйте адаптер записи телефонных разговоров на компьютер АТЛ-2C в количестве 2 шт., либо один USB адаптер на 4 линии ATL4T.

---

Телефонный адаптер АТЛ-4У – модель адаптера аналоговых телефонных линий семейства АТЛ-4. По сравнению с ранними моделями (АТЛ-4М, АТЛ-4И), этот адаптер для системы записи телефонных разговоров отличают:

• компактные габариты корпуса по высоте;
• применение стандартных входных телефонных RJ-соединителей;
• варисторная защита по входам;

• лучшее соотношение сигнал/помеха на выходе устройства.

Скачать паспорта адаптеров серии АТЛ

1. НАЗНАЧЕНИЕ АДАПТЕРА АТЛ-4У

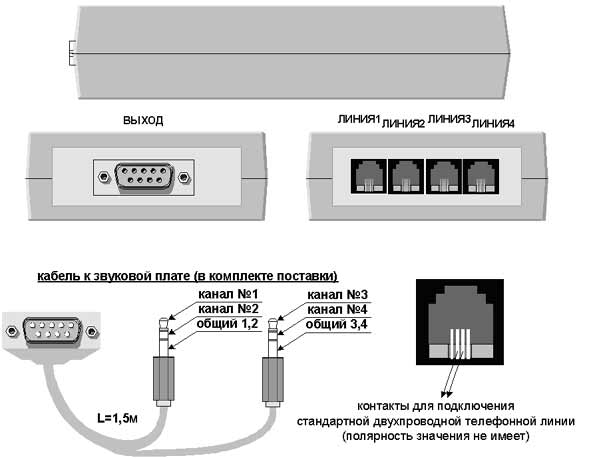

Адаптер аналоговых телефонных линий АТЛ-4У применяется для подключения четырех телефонных линий к линейным входам двух звуковых плат, установленных в компьютер, для обеспчения записи телефонных разговоров  по четырем независимым друг от друга каналам. Фиксацию телефонных разговоров и ведение базы данных выполняет ПО AudioSP - программа для записи телефонных разговоров. Адаптер АТЛ-4У - устройство для записи телефонных разговоров, обеспечивает функцию согласования сигнала телефонной линии с входными параметрами звуковых плат на компьютере.

Адаптер АТЛ-4У позволяет:

• работать с телефонными аналоговыми линиями, включая стандартные городские (без устройств спаривания номеров и уплотнения), а также внешними и внутренними аналоговыми линиями имеющихся мини-АТС (кроме системных линий некоторых четырехпроводных АТС). Более подробно об этом смотрите в FAQ: Есть ли возможность подключения системы AudioSpy к Мини-АТС ?.
• корректно передавать на входы звуковых плат исходящие сигналы тонового и импульсного набора номера местного телефона для поддержки АОН исходящих звонков;
• согласовать динамические диапазоны уровней телефонных сигналов и компьютерных звуковых плат;
• ограничить амплитуды сигналов на входе звуковой платы уровнем до 1В;
• осуществить гальваническую развязку компьютера с телефонной линией для предотвращения помех частотой 50Гц и защиты компьютера от бросков напряжения в телефонной линии;
• защитить адаптер с помощью варисторов по входам телефонных линий от атмосферных грозовых разрядов и техногенных источников мощного электромагнитного поля;
• автоматически отключать звуковые тракты при опущенной трубке телефона (отсутствии связи), чтобы исключить помехи на входах звуковой платы;
• автоматически включать звуковые тракты для записи телефонных переговоров при гудках вызова или поднятой телефонной трубке (наличии связи);
• выполнять частотную фильтрацию сигналов на входе, чтобы отсечь НЧ и ВЧ помехи;
• делать незаметным для абонентов подключение системы аудиорегистрации к телефонной линии;
• подключаться параллельно к телефонной линии без разрыва телефонных проводов;
• питать устройство для записи телефонных разговоров (адаптер АТЛ) непосредственно от телефонной сети, благодаря низкому энергопотреблению.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АДАПТЕРА АТЛ-4У

• Максимальное количество телефонных линий – 4
• Максимальное количество подключаемых звуковых плат –2
• Коэффициент передачи звука -15 дб
• Амплитуды выходных сигналов, поступающих на звуковую плату – не более 1В
• Пороговое напряжение телефонной линии, при котором отключаются или включаются звуковые тракты – 20(+/- 3) В
• Максимальный ток потребления от телефонной линии при опущенной трубке – 0,4 мА;
• Максимальный ток потребления от телефонной линии при поднятой телефонной трубке –0,8 мА;
• Частотный диапазон выходного сигнала на уровне -3дБ – 250-18000 Гц
• Сопротивление нагрузки на входе звуковой платы – не менее 10кОм
• Коэффициент нелинейных искажений – не более 1%;
• Габариты (ширина,высота,глубина) – 150 х 50 х 80 мм;
• Масса - 550 г.
